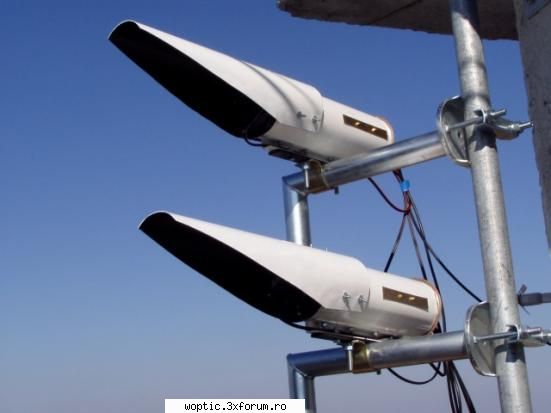

Intai si intai, as vrea sa incep cu o descriere a sistemului mecanic pe o distanta de maxim 500m. Sistemul mecanic este aproape cea mai importanta parte a device-ului optic deoarece mentine stabila legatura de comunicare intre echipamente. Am abordat cel mai simplu si aproape eficient sistem mecanica, constand in tunurile de emisie ,receptie cat si partea mecanica care le"misca" in vederea alinierii lor. Urmatorul ghid este prezentat cu acordul lui Silvije din Slovacia(un bun prieten), deoarece pozele si documentatia este alcautia totalmente de el.
Astea fiind spuse , sa incepem cu constructia partii mecanice..
".... Acest ghid este realizat sa te ajute pe tine, cititorule, sa realizezi un sistem mecanic din tuburi de plastic care vor folosi drept capete optice pt. tx si rx. -De ce tuburi de plastic pt. capetele optice? Simplu.Sunt destul de bune,foarte ieftine si usor de realizat,nu necesita unelte sau dispozitive spwciale de construit si prezinta mrele avantaj ca poate fi realizat in sistem "homemade" (acasa). Pretul celor 4 capete (tunuri) optice ar trebui sa se mentina in plaja celor 20-30 euro.Acuma pretul o sa varieze si in functie deposibilitatile fiecaruia de a si le procura, unii gratuit, altii cu bani mai multi. In ceea ce va urma se va descrie cu de amanuntul realizarea capetelor optice cu diamentrul de 100mm care este prevazut pt. lentilele de 100mm, din acelea chinezesti care se gasesc la librarii ,cu carton alb si verde sau prin balciul de la Europa . Aceste captele optice de 100mm sunt deja testate de mai bine de 1 an si sunt considerat destul de stabile pe o distanta de pana la maxim 700 metri(asa spune tipul-eu insa nu am depasit 500m din mai buna stabilitate) Lentilele folosite sunt lupe de 100mm, iar sistemul nu este prevazut cu incalzire pt. lentile (no heating lens).Diferenta de 3-4% cu "heating on" (incalzite) nu e relevanta.(testat de mine in conditii grele de ninsoare si ceata). Capetele optice (tuburile) trebuiesc izolate bine cu silicon. Pe parcursul a 10-20 puncte vor fi trecuti pasii in ordine de realizare.

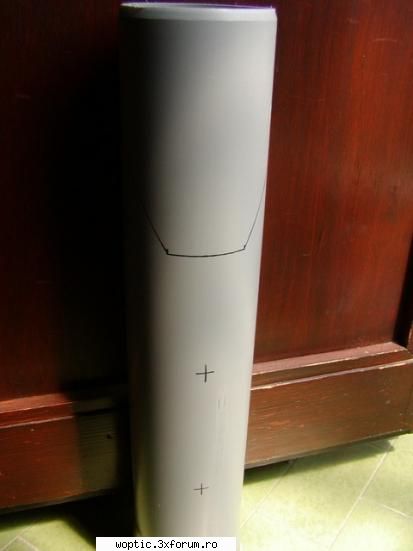

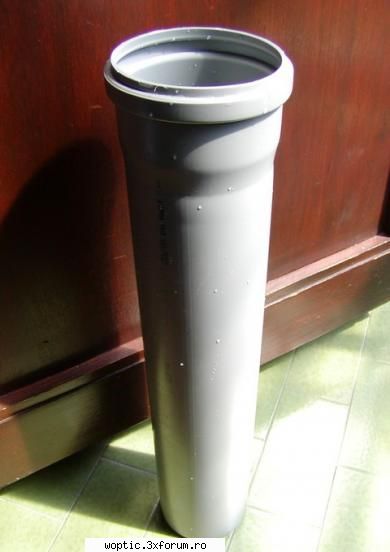

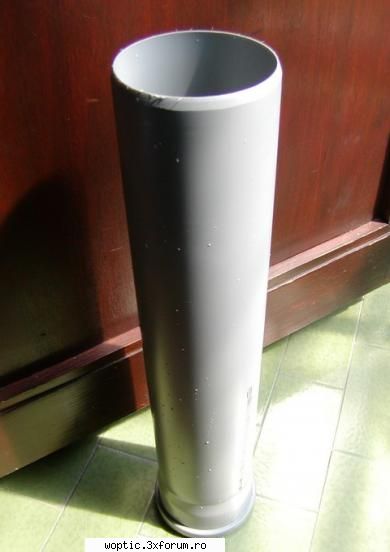

1.Cumpara 4 tunuri de plastic cu lungimea de 50cm si diametrul de 100mm.-lungimea actuala va fi cam de 57cm.(le gasiti la mase plastice sau magazine de constructii interioare.etc..- la mine costa cam 6-7lei/cap(tun) ...) Acest cap va fi inchis la unul din capete cu un capac special care se gaseste tot la magazinele de unde l-ati cumparat.La celalat cap se va intrduce lentila de 100mm, care va fi fixata cu silicon sau suruburi dupa preferinta. Tichia/scufia tunului va fi facuta tot in partea unde se va amplasa lentila de 100mm.Necesitatea ei e conditionata de apararea lentilei si a partilor electornice impotriva ploii,zapezii si a luminii nedorite. In capul optic se vor da doar 2 gauri,atat,unde vor fi puse suruburi pt. viitorul suport de sustinere si aliniere.
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 22.4KB

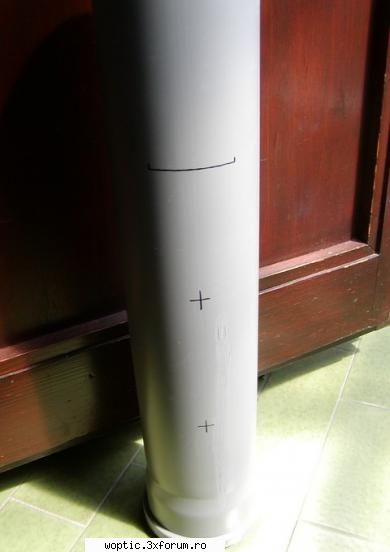

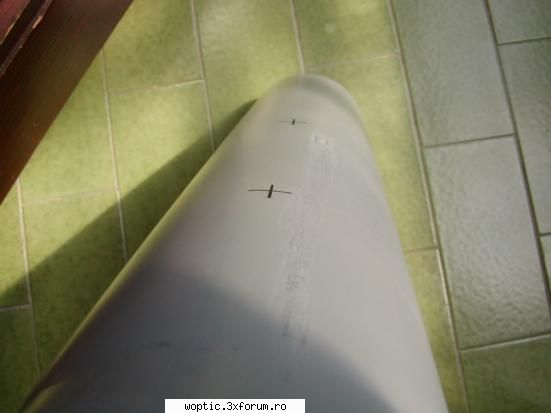

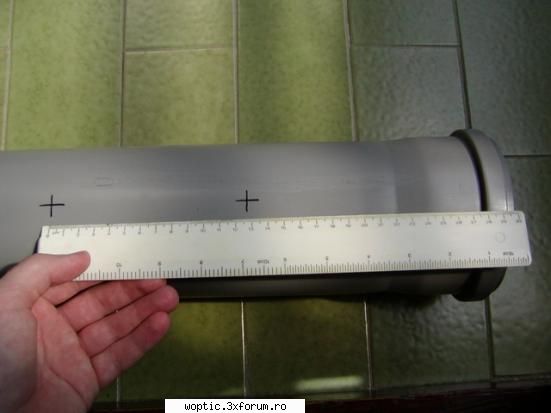

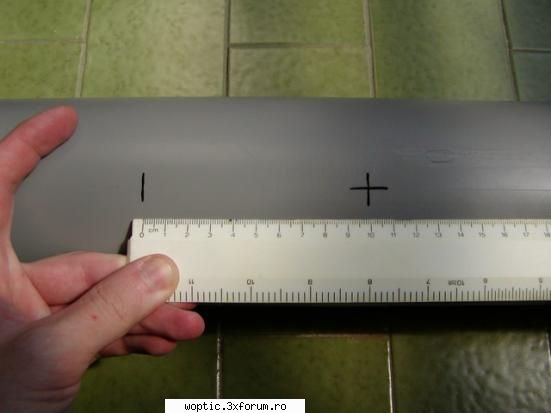

Apoi, vom marca locul unde vom da cele 2 gauri.Trebuie notat ca nu este prea usor sa marchezi "la ochi" unde vom insemna si gauri, deoarece marcajul si gaurile vor trebui sa fie pe aceasi axa/linie a capului optic la distante aproape egale de capetele tunului optic, ceea ce va complica putin situatia.De aceea, vom apela la un mic truc. Tuburile de plastic nu au aceeasi cusatura/imbinare ca cle de metal,de aceea te poate ajuta sa masori distanta pentru cele doua gauri/insemnari care se vor da.Daca te uti mai atent la tub, ai sa vezi ca el contine un fel de dungi/linii usor vizibile care strabat tunul in lung, datorita procesului de fabricatie al lor.de aceea, noi vom folosi una din aceste linii de demarcaj pt. a pune insemnele de gaurire pe teava/tun astfel incat aceste gauri vor fi pe aceeasi linie.
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 22.2KB

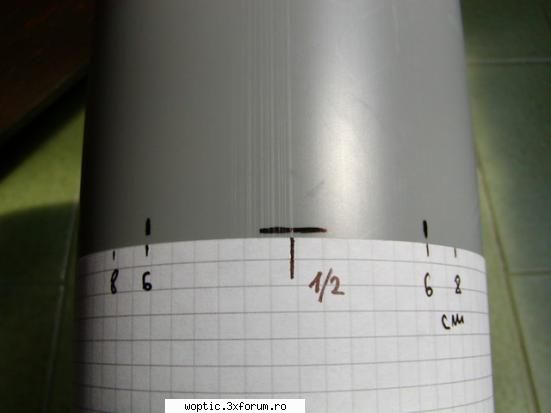

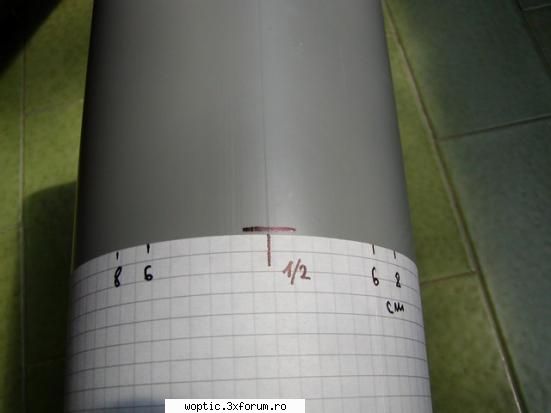

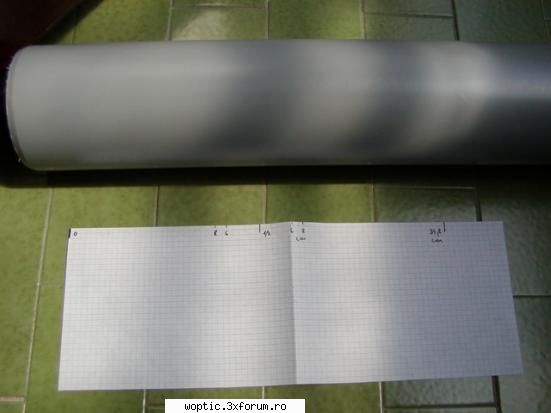

PASUL 5 Ajusteaza hartia dubla A4 catre centrul marcajului tichiei(aparatorii lentilei).Acele striatii,linii usor vizibile ale capului de plastic te vor ajuta sa delimitezi corect.
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 18.7KB

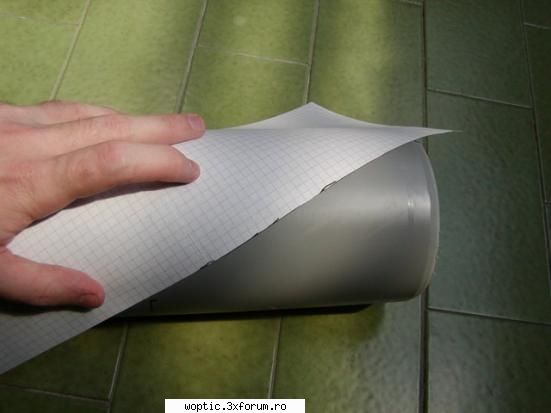

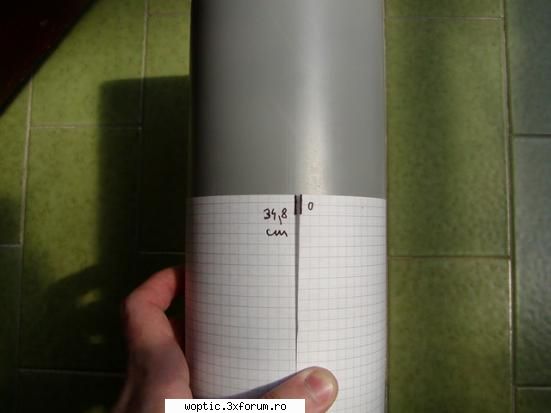

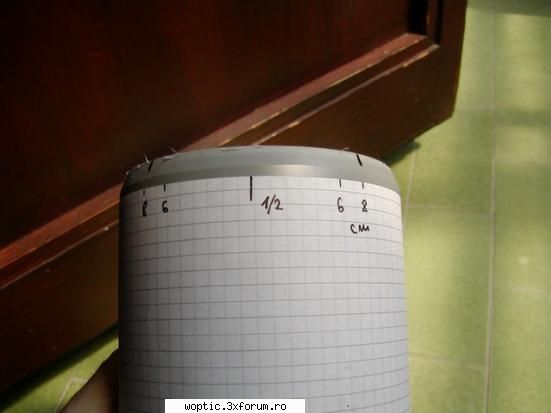

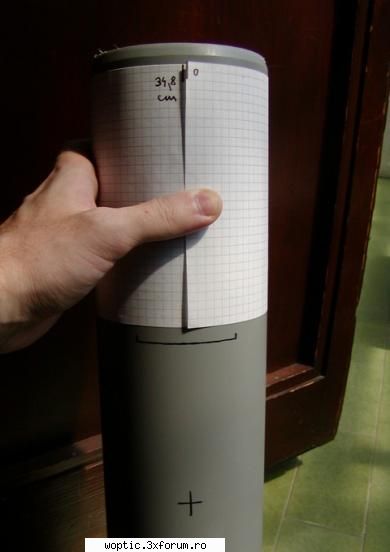

Apoi va trebui sa marcam marginea celuilalt capat al tevii/capului optic. Pune hartia dubla A4 ajutatoare ca in poza de mai jos. Pozitia 0 (zero) ar trebui sa fie exact pe linia de centru usor vizibilia a tunului optic, unde ,de asemenea, avem deja desenate punctele de gaurire.
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 19.9KB

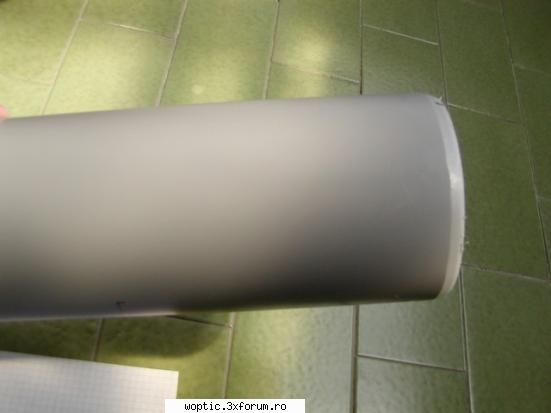

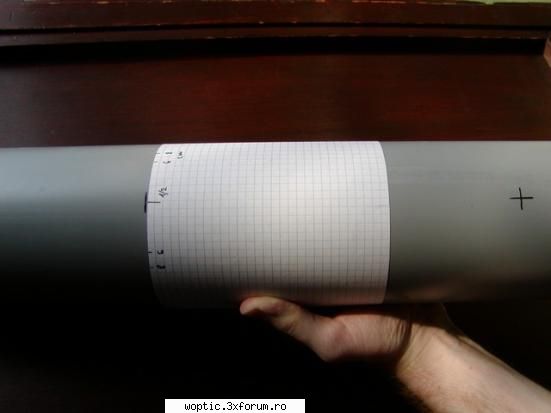

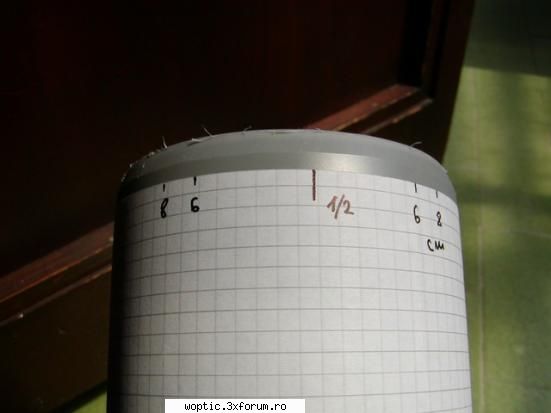

Tine foaia dubla A4 stransa bine de tun si deseneaza niste marcaje in fata ei,catre marginea tunului optic,acolo unde hartia ajutatoare indica 8cm distanta.
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 18.6KB

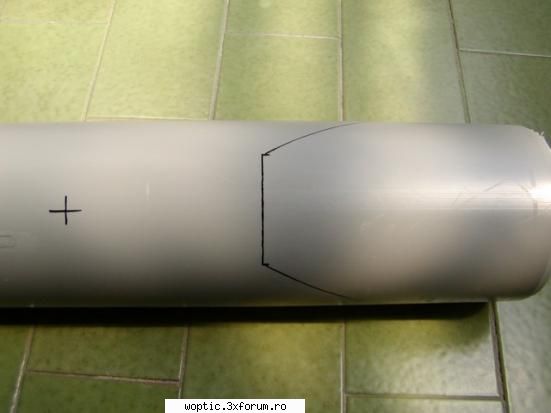

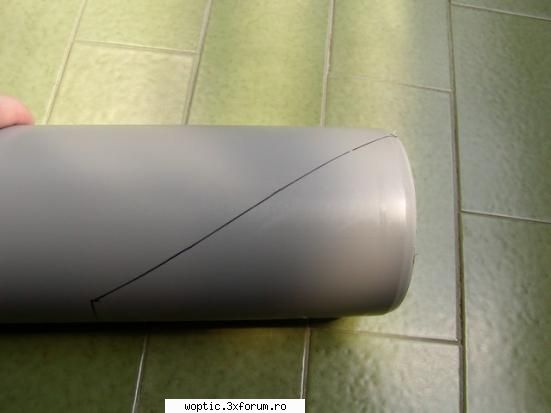

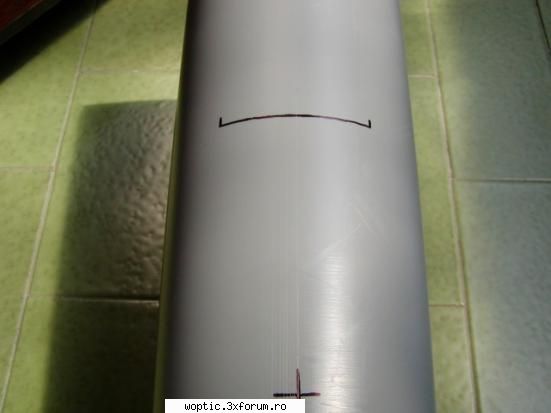

Apoi va trebui sa conectam marcajele delimitate cu 6cm pe hartie ,din partea de jos a tunului cu marcajele delimitate cu 8cm din partea superioara a tevii.
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 17.8KB

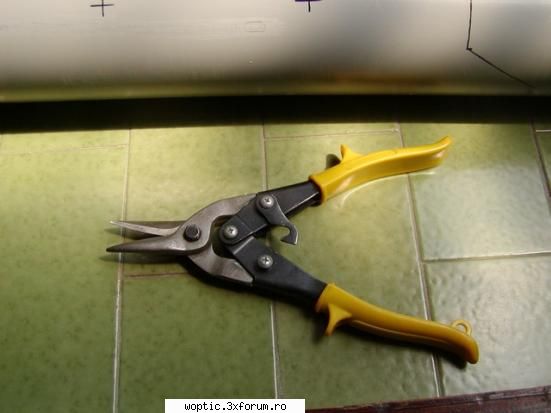

E timpul sa apelam la forta fizica ...deci, sa taiem marginea nefolositoare care va realiza scufia tunului optic.De aceea, vom avea nevoie de o foarfeca de metal sau ceva cu care sa se poata taia usor pe linia de demarcaj (e bun si un mic bonfaier)
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 25.7KB
...deci, sa taiem marginea nefolositoare care va realiza scufia tunului optic.De aceea, vom avea nevoie de o foarfeca de metal sau ceva cu care sa se poata taia usor pe linia de demarcaj (e bun si un mic bonfaier)
