Mai precis, este vorba de sistemul mecanic de prindere si de aliniere din interiorul capetelor optice. Cum vor fi sustinute modulele de TX si RX in interiorul tunurilor? Reglajul focalizarii ambelor capete optice cum se va face? Se poate implementa acord fin al focalizarii modulelor de Tx si Rx? E posibila conceperea unui sistem interior de focalizare fix?

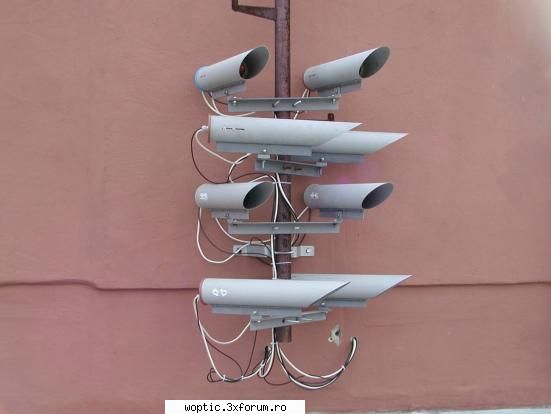

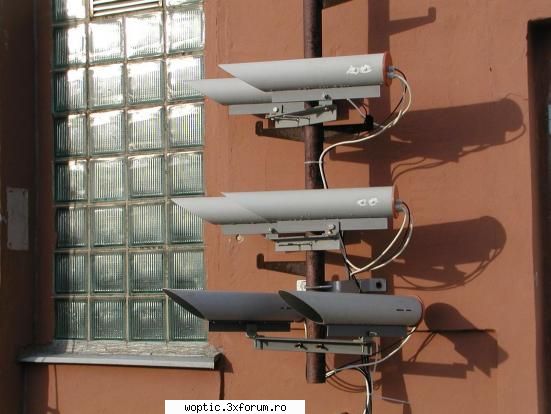

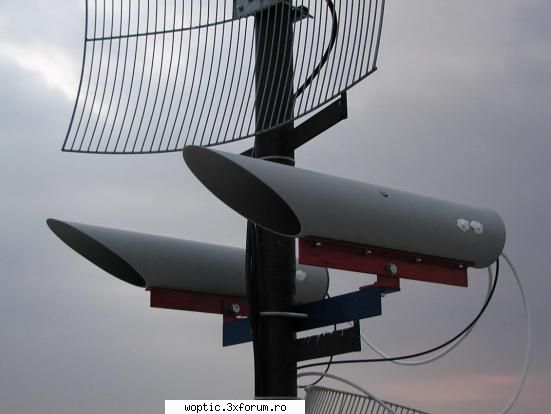

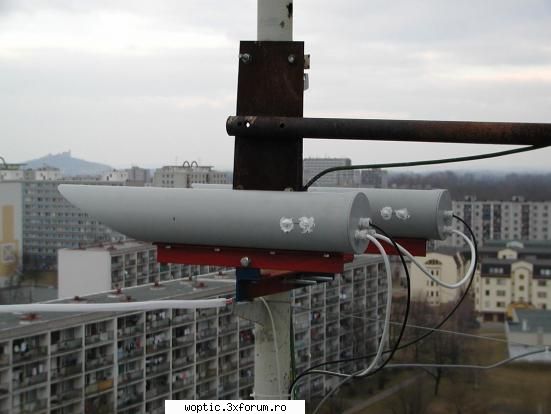

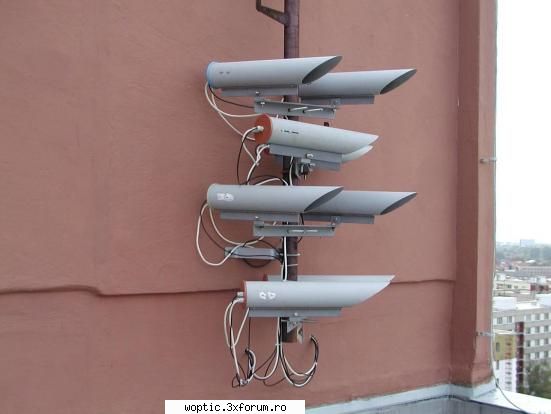

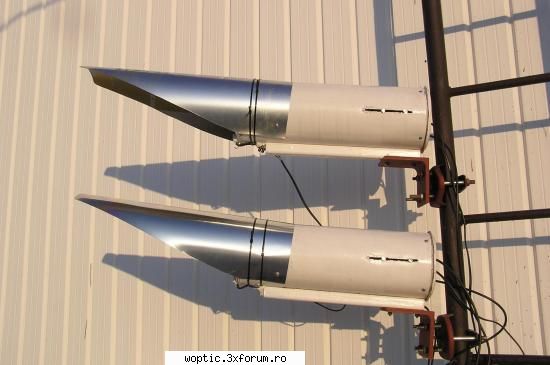

Sa o luam pe rand. Modulele optice Rx si Tx pot fi sustinute in interiorul tunurilor prin mai multe metode, unele din ele mai usoare de implementat,altele mai grele,necesitand ajutorul unui maistru mecanic . Cel mai simplu mod de a sustine modulele electronice TX si RX in interiorul tunului se poate face prin aplicarea unor suruburi de 4-5mm pe partile laterale ale cutiei care izoleaza modulele electronice.Pt. determinarea distantei focale corecte pt. amblele capete optice va trbui sa facem un sistem culisant,inainte-inapoi, pe o lungime de maxim 100mm (din punctul de mijloc 0 ,50mm la stanga,50mm la dreapta) prin decuparea in tunul optic al unui canal care va da drumul spre culisare modulului.

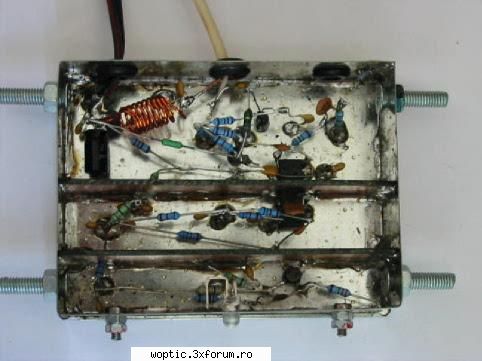

Ronja full documentation – poza de sorin, in Forum Demonstrativ · 30.3KB
Pentru un acord fin al focalizarii se va da un alt exemplu,mult mai dificil de realizat,dar care da un rezultat eficient. In prima faza, voi pune doar cateva idei, impresii, urmand ca in curand sa pot pune un "ghid mecanic de interior cap optic" care necesita o mare atentie asupra constructiei lui,deoarece prezinta unele avantaje net superioare celorlalte sisteme de focalizare.(miscare milimetrica in fata si in spate pt. acordul fin al focalizarii,protectie sporita impotriva eventualelor raze solare care patrund prin lentila pt. a nu deteriora partile mecanice si electronice din interiorul capului optic.etc..)
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 44KB
