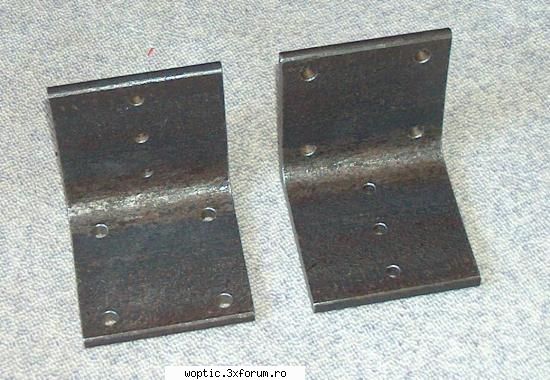

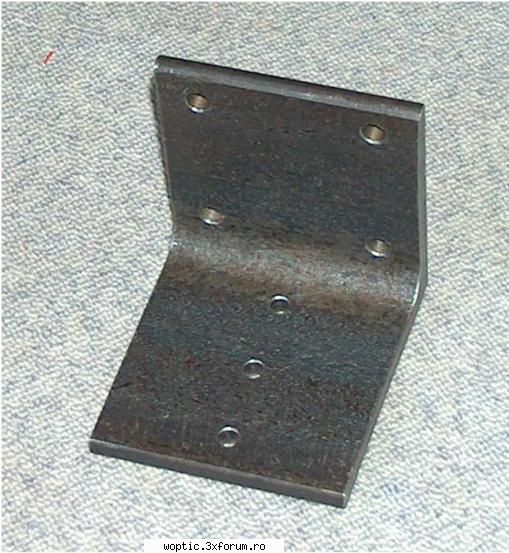

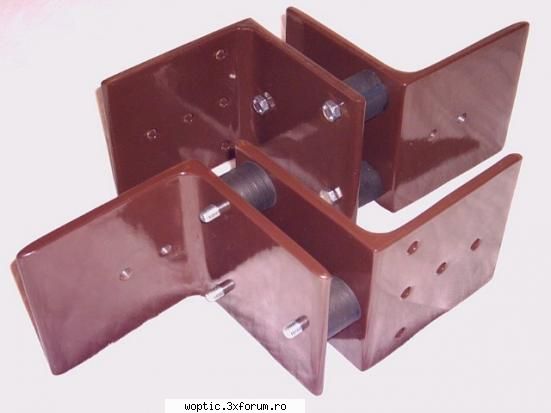

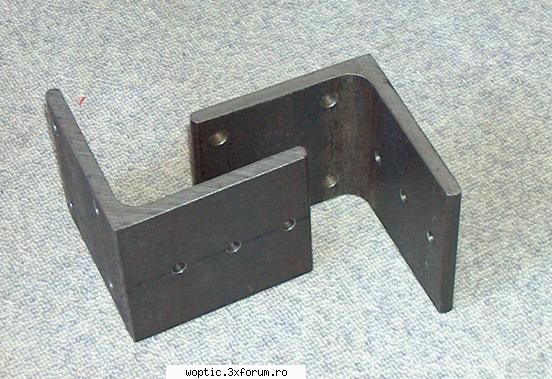

Iata cum vor veni cele 2 profile in forma de L, cu suruburi de prindere si cu acele bucati de cauciucuri. Inca o data spun ca diametrul gaurilor poate fi ales in functie de profilul metalic gaist, de ce scule/unelte de gaurit are fiecare si de ce fel de suruburi gaseste fiecare.Oricum, diametrul suruburilor sa nu coboare sub 5mm. Prin Strangerea celor 2 suruburi de pe aceeasi axa sa va face miscarea de stanga - dreapta iar de celalat surub pozitionat mai jos se va face miscarea de sus - jos.
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 22.1KB

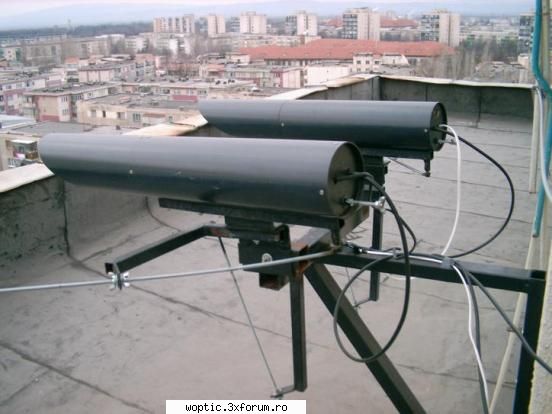

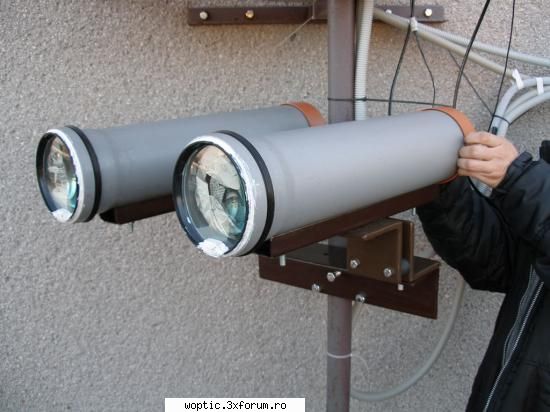

Priveste cam cum va veni sistemul CLOCK cu tot cu suport.. La fel va spun, totul este orientativ,dimensiunile profilelor pot varia in functie de materialele folosite/gasite.
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 39.5KB

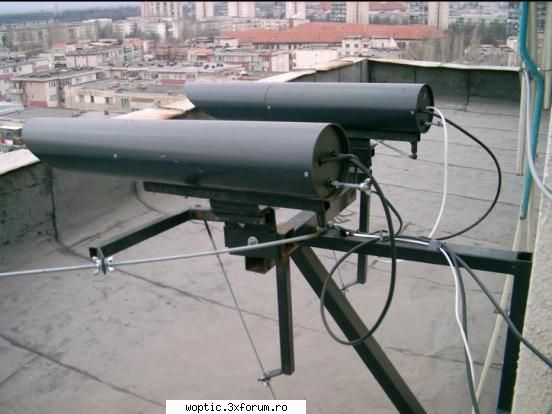

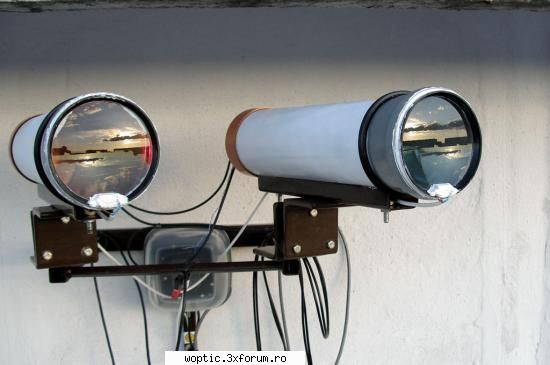

Cam acesta ar fi sistemul CLOCK, recunoscut ca cel mai simplu si aproape eficient mecanism de aliniere a sistemului optic.Este implementat de foarte multi constructori datorita simplitatii lui. Costurile materialelor feroase si a mainii de lucru nu ar trebui sa depaseasca cativa zeci de lei noi.
Al doilea sistem il vom numi generic "FISH", dupa numele designer-ului lui.E o porecla, de fapt,si vine de la DJ.FISH. ..
Un avantaj deosebit al acestui sistem FISH consta in permiterea atingerii unor performante mult mai bune ca sistem de reglaj si stabilitate, sistemul fiind testat cu succes pe distante de pana la 1Km.(cu tunuri optice modificate si lentile de 126mm diametru)

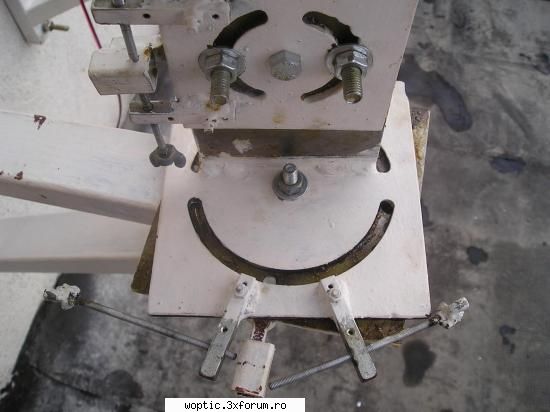

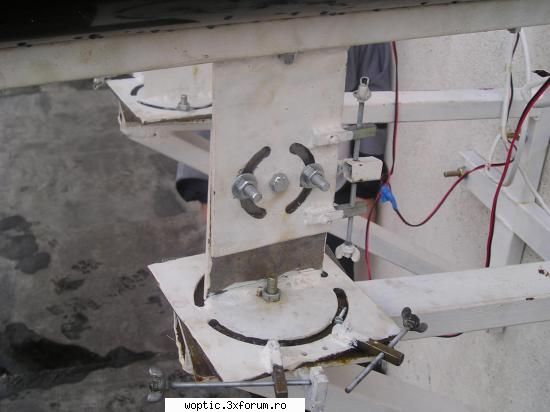

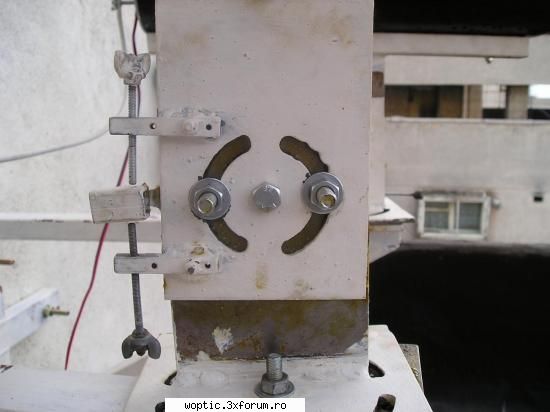

Sistemul de tip FISH consta din 4 flanse puse in forma de contact, doua cate doua, permitandu-se astfel miscarea pe cele 2 axe, X si Y. Fiecare pereche de flanse sunt sectionate pe lateral cu un canal in forma de semicerc pentru a permite o rotire a lor.In interiorul canalelor se vor plasa suruburi cu piulite si saibe pt. a fixa mecanismul odata aliniat. Deci, pe ambele axe, se va forma o linie de 3 suruburi,unul de centru care va permite rotirea iar cele din margini vor fixa pozitia odata gasita. Pt. o miscare cat mai fina,ambele cupluri de flanse sunt dotate cu un sistem de tije filetate (cat mai mici,de3-4mm) care vor permite un reglaj/acord fin pe amblele axe. Odata gasita pozitia de maxima intensitate atat pt. RX cat si pt. TX,ele se vor desprinde,stabilizandu-se in suruburile marginale de pe cele 2 axe prin strangerea lor foarte incet.
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 26.8KB
Marimea flanselor trebuie sa fie cuprinsa intre 100mm si 150mm maxim.La fel, dimensiunea semicercurilor taiate in flanse poate sa fie realizata in functie de tipul de surub folosit pt. strangerea ei, dar sa nu fie mai jos de 5,6mm.Surubul de centru,care permite culisarea flanselor sa fie de minim 8,10mm diametru.In capatul tijelor filetate se poate aplica surub in forma de fluture pt. a usura rotirea lor la reglajul fin.
Un alt sistem mecanic destul de stabil pe o distanta de pana la 700m il vom numi generic "CENTEX". Acest sistem este deja testat de mai bine de 2 ani si da rezultate deosebit de bune, insa realizarea lui implica putin mai multe materiale feroase cat si ceva indemanare mecanica a constructorului.(+ ceva unelte cum ar fi,bormasina,aparat sudura,flex,chei de diferite dimensiuni..)

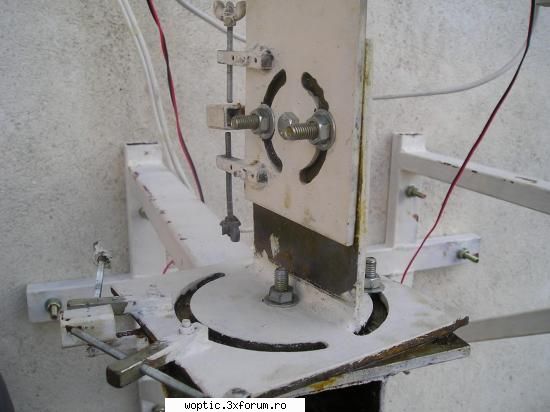

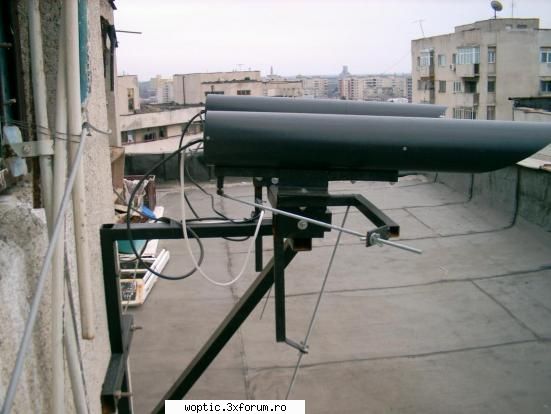

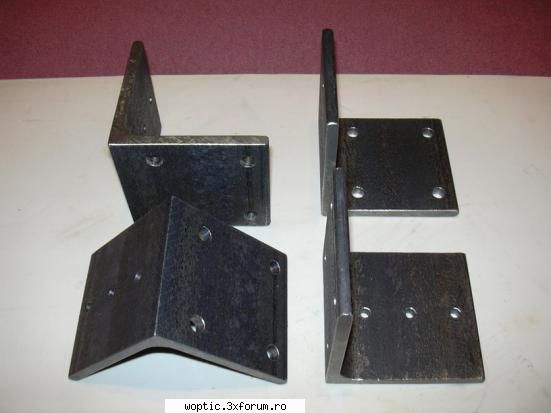

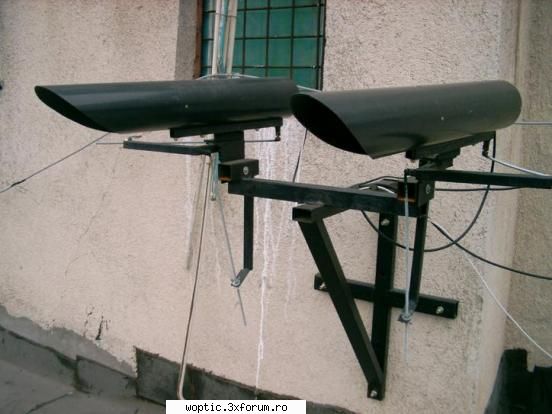

Sistemul mecanic de tip CENTEX se bazeaza in principiu, pe sistemul de tip FISH dar prezinta unele particularitati si anume: -Flansele din sistemul FISH sunt inlocuite aici de profile metalice in forma de L,cu dimensiunea de 100mm diametru lungime si groase de 4-6mm.Datorita eliminarii celor 2 suruburi marginale din flansele sistemului FISH s-a echilibrat stabilitatea lu prin coborarea inaltimii dintre suport si tunuri la maxim 100-120mm.Prin alipirea celor 2 profile in forma de L cu un surub de 6-8mm central se poate efectua miscarea pe ambele axe.Reglajul fin s-a pastrat tot in forma tijelor filetate, insa de data aceasta ,de dimensiune mai mare de 5-6mm si de altfel, lungime mai mare a tijelor. Piulitele fluture pt. fixarea tijelor filetate nu mai sunt prinse de ele, deoarece prind filetarea si desfiletarea lor se va permite miscarea pe amblele axe. De altfel, la capatul tunului ,unde se duce tija filetata, se gaseste un surub care culiseaza pe o singura axa,prins cu mai multe piulite in scopul deplasarii lui.
Ronja full documentation – poza de sorin, in Forum Demonstrativ · 35.8KB

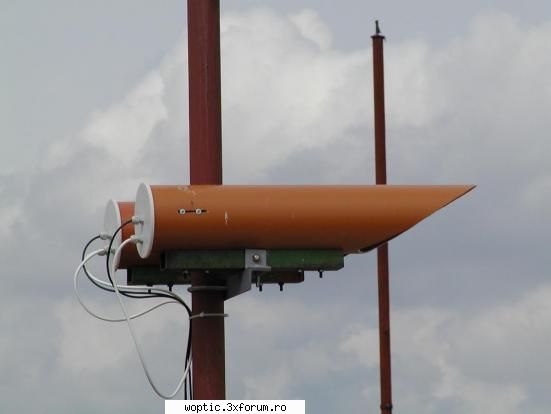

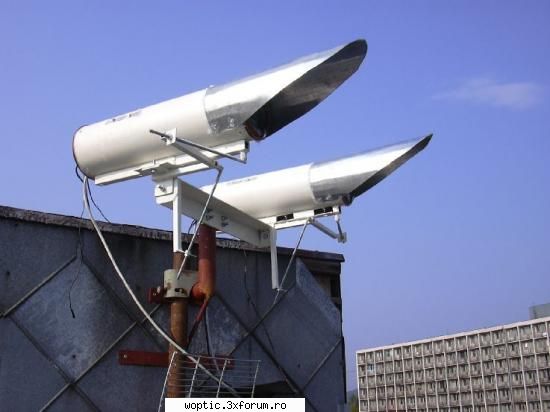

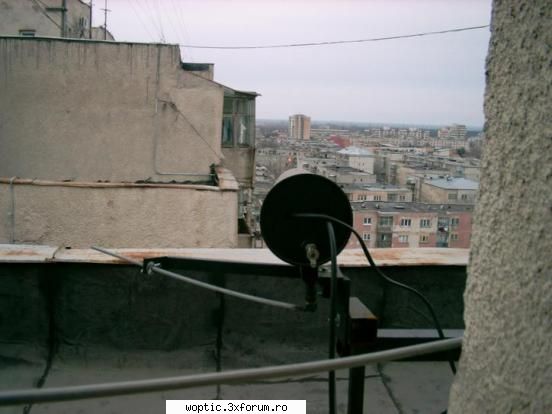

Sistemul PICO se bazeaza pe o idee extrem de simpla insa neeficienta cand se doreste distante mai marri de 200-300metri. Costurile lui extrem de mici,totul realizandu-se doar din profile metalice de tip L cu dimensiunui relativ mici,de la 30 pana la 40mm latime iar lungime in functie de marimea tunului. Se va decupa dintr-un profil de tip L o bucata de 50-60mm lungime care va fi folosita la sistemul aliniere. Ambele tunuri vor sta pe acelasi suport/profil de tip L, urmand ca acest suport sa fie pus pe o teava rotunda,bine fixata de perete, cu o distanta de minim 40cm. Costul acestui sistem se mentine in jurul sumei de 20-30 lei noi.
