Deja in paralel se lucreaza la dezvoltarea prototipului Ronja pe 100Mbit. Aici se vor gasi multe informatii, detalii despre scheme, propuneri, pareri,idei.
Deja exista mai multe idei de scheme care sper ca vor fi afisate aici.. Problema pe 100mbit este cu mult mai spinoasa intrucat componentele pt. transformarea ei in optic sunt considerate "dedicate" si sunt realizate de firme mari, precum ar fi Maxim,Dallas Semiconductors,MicroLinear,Texas Instruments..

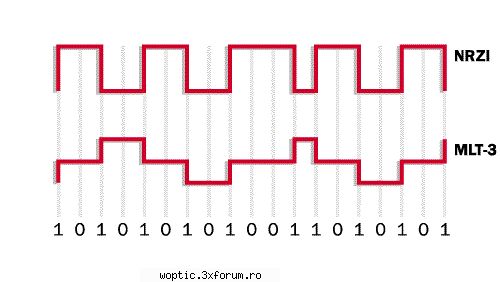

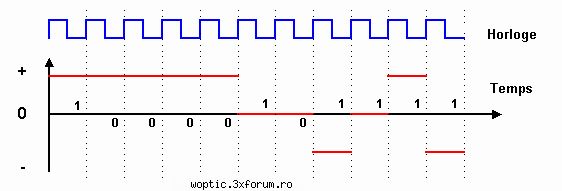

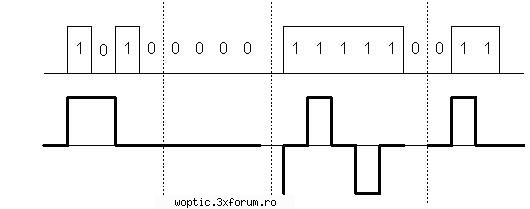

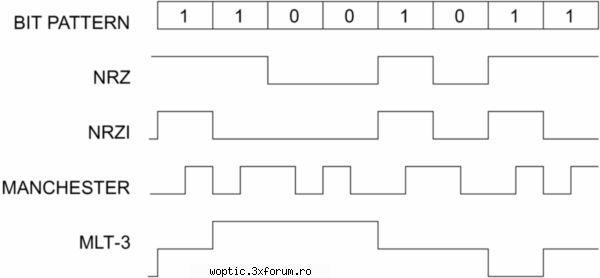

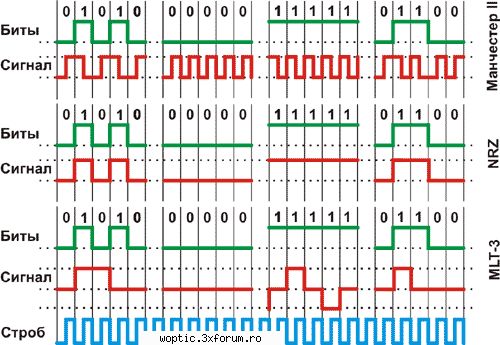

Pt. cei care stiu electronica, ar trebui studiat mai intai protocolul 100BASE-TX, 100BASE-FX . Aceste protocoale se bazeaza pe metodele de codare de tip NRZi si MLT-3 in comparatie cu protocolul Manchester folosit in 10Base-T (Ronja 10mbit)

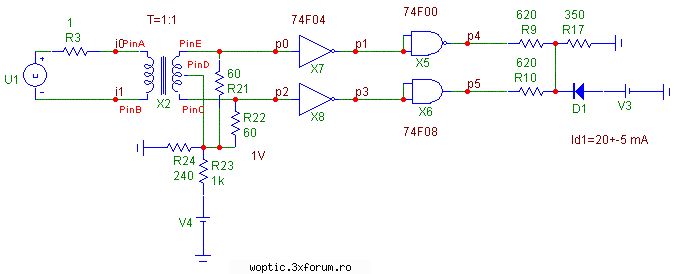

deocamdata exista doar o varianta de TX, care nu stiu daca e testata, e realizata de niste rusi si nu stiu daca va merge, dar, avand in vedere costul redus, cred ca ar putea fi incercata.. Schema este preluata dupa un forum rusesc.
Ronja - viitoare modele 100Mbit / 1Gbit .. – poza de sorin, in Forum Demonstrativ · 24.5KB

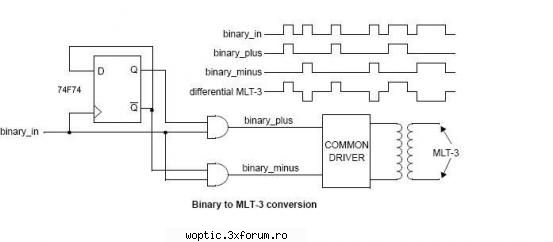

O receptie cam asa ar trebui sa apara, dar e de lucru la ea.Poate cei care vor intra aici isi vor da cu parerea..sper.. Este doar o idee la schema TX-ului de mai sus. Oricum, fronturile de tr&tf nu trebuie sa sara de 8ns. Integratelele trebuie sa aiba un timp de raspuns de maxim 5-6ns, preferabil 1-4ns.Seriile 74Fxx sau 74ACxx tin la timpii astia.. De fapt, frecventa de modulatie la protocolul de fibra la 100Mbit este de 31,25*2 = 62.5Mhz. 31,25 MHz fiind de fapt cam frec. ce se afla pe cablul utp pt. a se conforma regulamentelor IEEE. Trebuie sa ne gandim bine asupra implementarii sistemului binar in loc de cel MLT-3 din protocol..
Ronja - viitoare modele 100Mbit / 1Gbit .. – poza de sorin, in Forum Demonstrativ · 15.4KB

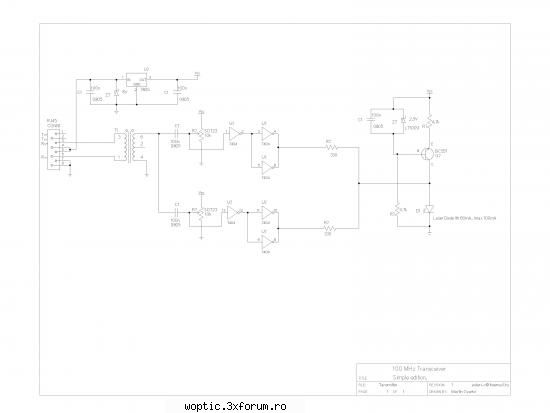

O schema care este un punct bun de plecare,dar nu este testata complet.Ar trebui sa functioneze, insa e posibil sa apara mici spike-uri catre dioda laser care ar putea-o distruge. Poate vine cineva cu o idee sa facem RX-ul. Oricum, in comparatie cu 100BAse-FX nu cred ca vom putea face un sistem de 100Mbit pe o distanta mai mare de 100-200metri cu aceasta schema.
Ronja - viitoare modele 100Mbit / 1Gbit .. – poza de sorin, in Forum Demonstrativ · 13.8KB

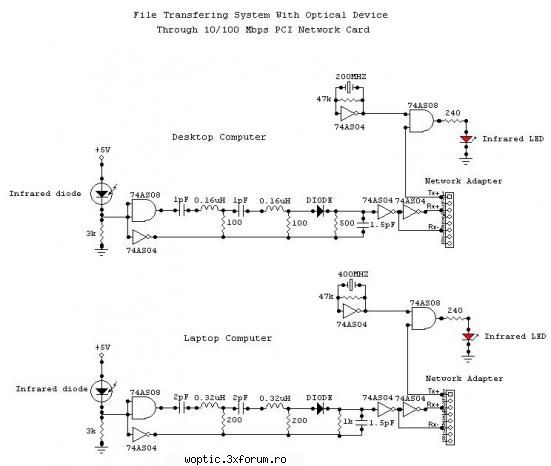

O alta schema interesanta de analizat ar fi asta.Singura faza este ca s-au strecurat cateva mici greseli in ea, trebuind facute cateva mici modificari,spre exemplu: -Schimbarea polaritatii la fotodioda -Tx2 trebuie sa fie pus neaparat la Vcc/2
Cine are timp, poate fi incercata....
Ronja - viitoare modele 100Mbit / 1Gbit .. – poza de sorin, in Forum Demonstrativ · 30.8KB
de ce nu incearca nimeni neste scheme cu integrate specializate precum seriile MAX sau TZA ? Acolo gasiti integrate care fac toata treaba numai ca trebe elaborate schemele
Ronja - viitoare modele 100Mbit / 1Gbit .. – poza de savu, in Forum Demonstrativ · 9.6KB
Stiu ca o sa fiu injurat ca se gasesc cam greu dar sincer eu cred ca as putea cumva sa fac vre-o minune sa aduc asa ceva ca is satul de experimente cu tranzistori shiu porti logice
Stiu ca o sa fiu injurat ca se gasesc cam greu dar sincer eu cred ca as putea cumva sa fac vre-o minune sa aduc asa ceva ca is satul de experimente cu tranzistori shiu porti logice
pai asta imi doream si eu... dar.. cine o sa faca? doar noi 2? .. ar fi fost fain sa fim mai multi...ce greu este cand nu se gandeste constructiv,pt. comunitatea wireless.ci doar individual..fiecare sa-si faca schema pt. el si s-o tina ferecata...hmm.. eu am ajutat cat am putut..si am sa ajut si in continuare... Sper sa iasa ceva bun din asta..
Eu mai colaborez la proiect cu doi profi de la universitate ce au ceva habar.Ma rog unu nu prea dar poate face rost de componente de dincolo.celalalt are doctorat in electronica dar degeaba ca nu prea e darnic in a impartii cunostinte. ma rog eu as mai putea aduce ceva participanti ca ar mai fii inca vre-o 5 tipi din alba care au shi ei ceva habar.eu astept confirmarea ta shi daca da o sa ii anunt. Si referitor la profu cu comenzile trebe sa vd cu el sa imi faca rost de neste amplificatoare transdiferentiale shi poate chiar si doua media convertere ca sa pot face experimentul sa vad ce lasere ar fii mai indicate
Eu mai colaborez la proiect cu doi profi de la universitate ce au ceva habar.Ma rog unu nu prea dar poate face rost de componente de dincolo.celalalt are doctorat in electronica dar degeaba ca nu prea e darnic in a impartii cunostinte. ma rog eu as mai putea aduce ceva participanti ca ar mai fii inca vre-o 5 tipi din alba care au shi ei ceva habar.eu astept confirmarea ta shi daca da o sa ii anunt. Si referitor la profu cu comenzile trebe sa vd cu el sa imi faca rost de neste amplificatoare transdiferentiale shi poate chiar si doua media convertere ca sa pot face experimentul sa vad ce lasere ar fii mai indicate
Da, poti sa-i anunti si sa intre si ei aici.. daca ar putea..
Scuze pt. easpuns tarziu, dar am fost plecat si am accesat greu netul..
..
